Présentation de la balise F5ZLF :

Situation et Installation :

Anciennement située sur le site des Acarins (Allier, dept. 03) en JN16SD et démontée au début de l'année 2025 car le site ne pouvait plus l'accueillir, la balise F5ZLF a été mise à disposition du Radio Club par son concepteur Patrick F5MTZ avec le souhait qu'elle soit réinstallée.

Avec son accord, elle a été entièrement révisée par Guy F1BFZ et Jérôme F4AJS.

La génération de message CW est maintenant assurée par un keyer, offert par F5JDL et F6FBB, à base de microcontrôleur ESP32.

Il est paramétrable à loisir, les modifications post-installation (message transmis, mot/minute, télémétrie) se font en pied de pylône, sans rien ouvrir ni descendre. En effet il suffit de couper puis de remettre sous tension la balise (donc le keyer), de se connecter en WIFI dans un délai imparti avec son téléphone et de modifier la séquence.

Pour en savoir plus sur ce keyer, visitez la page de son créateur F6FBB : https://update.f6fbb.org/FbBalise/FbBalise_0_2_6.pdf

Le spectre d'émission a été scrupuleusement vérifié afin qu'il soit en conformité avec la réglementation en vigueur.

Elle a été ré- installée le 28/10/2025 par Christophe F4FHV et Guy F1BFZ  sur le site de Montaclier (dans le Puy de Dôme, 63) en JN15MV

Altitude : 760mASL + 12m sur le pylône porteur = 772mASL

Fréquence d'émission : 10.368.963 kHz

Séquence  en Morse, mode A1A, envoyée en boucle permanente 24/24 :

Indicatif --> Locator --> porteuse 15s --> indicatif

F5ZLF  -- > JN15MV --> DIHHHHHHH -->  F5ZLF

Audio de la balise, reçue en local  (a vue, QRB : 27km) (l'erreur du locator a été corrigée)

Matériel :

Puissance : 30dBm (1W) en  sortie de PA

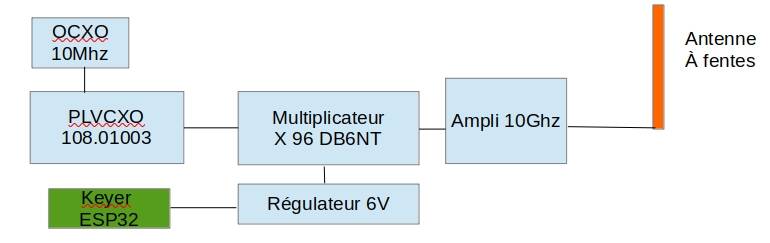

Synoptique de l'installation :

Situation géographique et dégagement :

le relevé ci dessous montre le dégagement et les azimuts favorisés :  ( du Sud a l'Ouest : la Chaine des Puys qui domine le site de Montaclier)

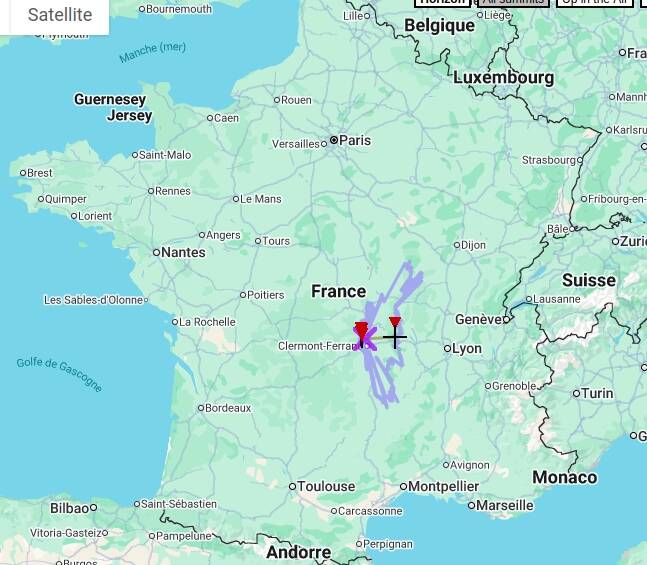

Carte de France avec l'horizon vu de la balise (position de la balise : croix violette):
